一、结构简介

QY型潜水泵由水泵、电动机和密封三部分组成。

水泵部分：位于潜水泵上部，与电动机同轴，其叶轮形式有离心式混流式和轴流式三种。

电动机部分：电动机功率为2.2KW和3KW，为鼠笼型三相异步电动机，立式内充5号机械油。电机位于潜水泵下部。

密封部分：包括动密封和静密封。动密封为整体式双端面机械密封， 位于电机轴伸处，即装在上盖和进水节所形成的空腔内，腔内充以5号机械油。静密封位于电泵各零件止口配合处，采用"O"形橡胶密封圈。

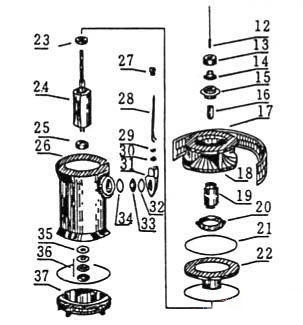

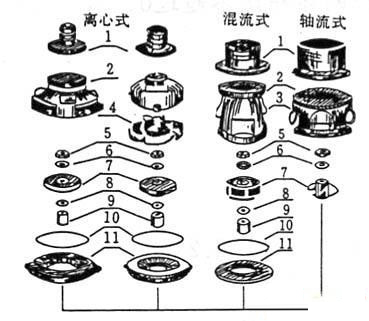

二、零件拆卸图

1.接头    2.泵体(导向件）   3，耳擎    4.导叶    5.转子螺母垫國   6.垫圈

   7.叶轮    8，调整垫片    9，防砂垫    10.封环    11.泵座    12.键

13.防砂圈    14.密封圈    15.尼龙轴承   16.轴套   17.格棚   18.进水节

19.整体密封盒   20.扩涨件    21.封环(Φ143×3)
