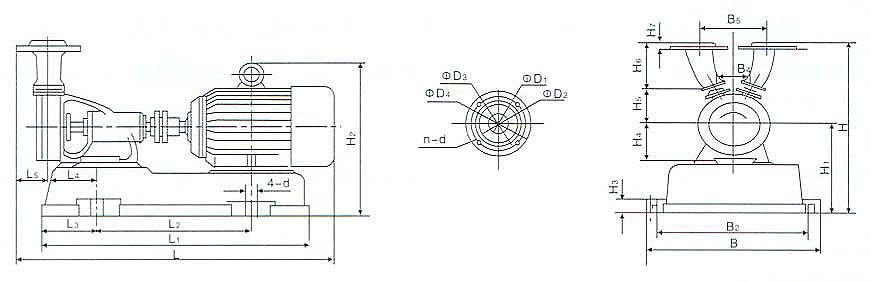

安装图

泵型号

L

L1

L2

L3

L4

L5

B

B3

B4

B5

H

H1

H2

H3

H4

H5

H6

H7

D1

D2

D3

D4

4-d

n-d

20W-20

563

483

278

105

100

43

275

230

62

115

220

96

196

10

14

65

90

14

20

65

90

110

4-18

4-14

25W-25

570.5

483

278

105

100

45.5

275

230

62

115

256

105

200

10

14

75

100

14

25

75

90

110

4-18

4-14

32W-30

636

530

307

110

102.5

60

290

230

67

127

317

128

210

20

58

89

100

16

32

70

90

120

4-18

4-14

32W-75

711

585

350

110

102.5

60

360

230

62

132

350

155

313

20

85

90

105

16

32

70

90

120

4-18

4-14

40W-40

708.5

585

350

110

104.5

65

360

230

69

139

353

155

313

20

85

88

110

16

40

80

100

130

4-18

4-14

40W-90

824.5

691

420

115

110

70

390

230

80

160

390

185

360

20

90

90

120

18

40

80

110

140

4-18

4-14

50W-45

818

685

415

120

114

70

390

230

80

160

412

200

383

20

100

92

120

16

50

90

110

140

4-18

4-14

65W-50

965

772

485

120

120

80

440

245

87

177

451

220

445

20

100

101

130

16

65

110

130

160

4-18

4-14
