结构说明

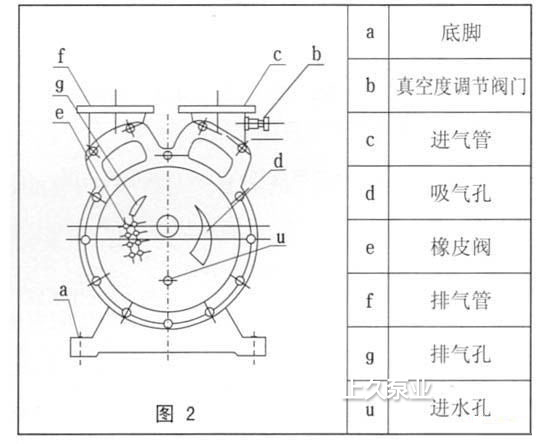

泵的结构如图2、图3、图4所示：

泵由泵体（1）及两个侧盖（2）（3）所组成（图3及图4）侧盖下部有泵脚（a）支撑（图示），在上部是两管子即进气管（c）和排气管（f），这两个管子通过侧盖上的吸所孔（d）及排气孔（g）与泵腔相连，泵体上的进气管与排气管和侧盖上的吸气孔及排气孔相通，轴（4）偏心地安装在泵体中，叶轮（6）用键（5）固定于轴上。轴轮与侧盖之间的间隙，用泵体和侧盖间的垫来调整总间隙，用轴套（17）推动叶轮，从而调整叶轮两端的间隙。此间隙决定气体在泵内由进气口至排气口流动中损失的大小。

填料函配备在示两侧盖（2）（3）内，在填料后面，有一个水室，水由管子（11）进入此室，一部分水通过填料冷却填料函，另一部分进入泵体，在离心力的作用下沿叶片端面流动而充满于整个叶轮和侧盖之间。

滚珠轴承（8）用圆螺母（9）固定在轴上。

在侧盖侧壁上（图示）排气孔（g）下面有几行圆孔（e）有橡皮阀（球形）关闭，这些孔的作用是当叶轮叶片间的气体压力达到排气压力时，在排气口以前就将气体自动放出，因此就减少了因气体压力过大而消耗的功率。

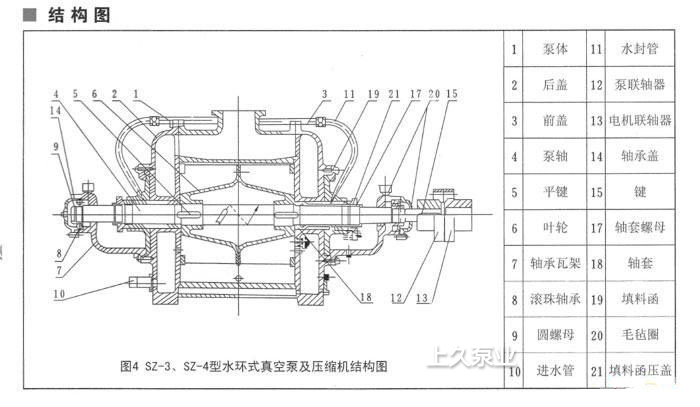

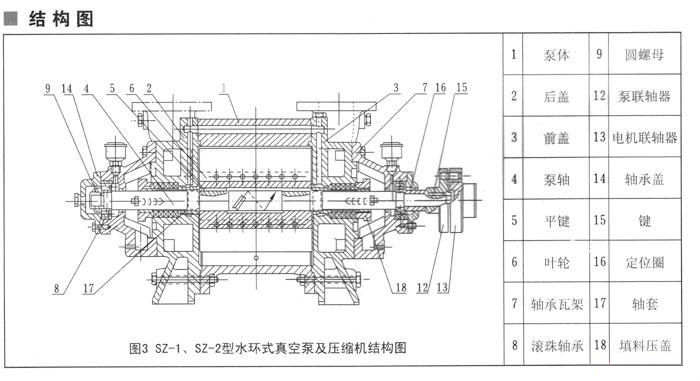

SZ-1及SZ-2的结构如（图3）所示，其与SZ-3及SZ-4结构（图4）不同之处是：进、排气管分别在两个侧盖上，一根管与进气口相通，一根管与排气口相通，泵内无橡皮阀。

进气管（10）与气水分离器联在一起鸺给泵所需要的循环水，为了使泵腔的两端面间隙和填料得到很好的密封，必须由水封管（11）不断地鸺给干净的冷水。在联轴器端为了不使轴承内油外漏，因此装有毛毡圈（20）来密封。
