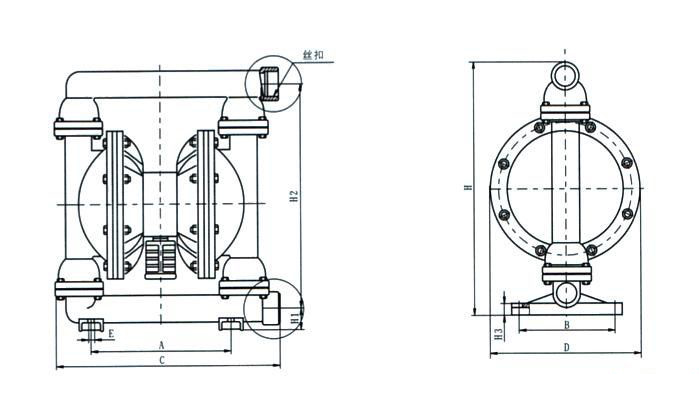

型号

A

B

C

D

E

H1

H2

H3

G

丝扣

备注

QBY-10

120

58

210

140

10

40

255

12

270

3/8”

工程塑料、氟塑料

QBY-15

120

58

210

140

10

40

255

12

270

1/2”

QBY-10

120

0

210

140

12

30

220

10

240

3/8”

铸铁、不锈钢、铝合金

QBY-15

120

0

210

140

12

30

220

10

240

1/2”

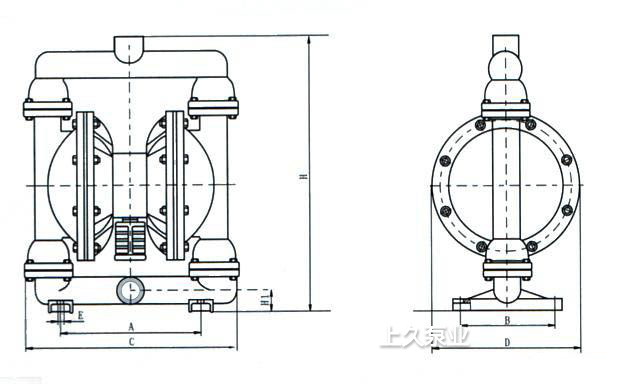

型号

A

B

C

D

E

H1

H

丝扣

备注

QBY-10

160

0

200

160

10

40

260

3/8”

铸铁、不锈钢、铝合金

QBY-15

160

0

200

160

10

40

260

1/2”

QBY-20

180

155

300

200

10

40

400

3/4”

QBY-25

210

160

320

230

12

50

470

1”

QBY-40

210

160

320

230

12

50

470

11/2”

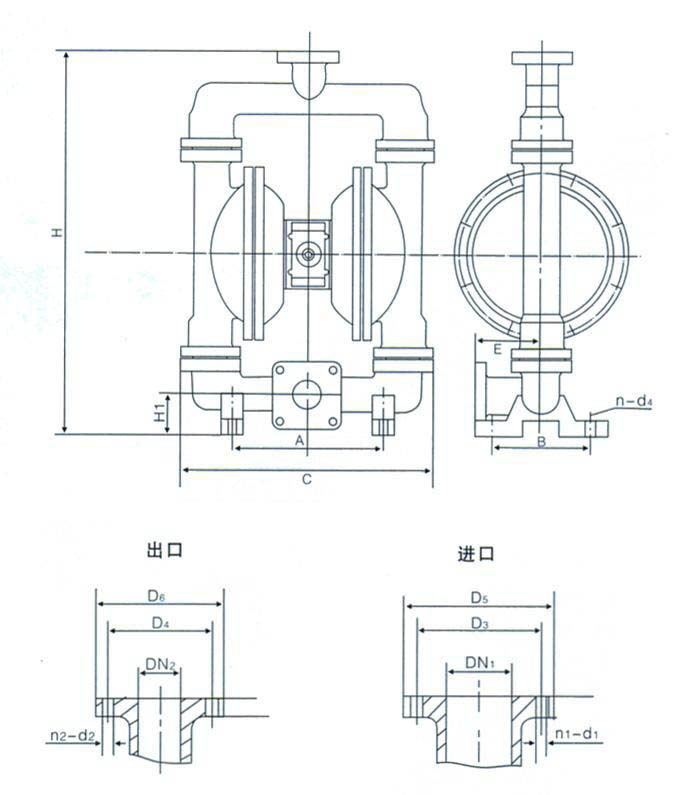

型号

A

B

D5

D6

C

H

H1

DN1

DN2

n-d1

n-d2

D3

D4

E

n-d4

进气口

外径

备注

QBY-25

215

150

100

100

380

530

70

25

25

4-Φ11

4-Φ11

75

75

55

4-Φ10

10

工氟

程塑

塑料料，

QBY-40

215

150

130

120

380

530

70

40

32

4-Φ13.5

4-Φ13.5

100

90

55

4-Φ10

10

QBY-25A

220

160

110

110

370

575

68

25

25

4-Φ11

4-Φ11

75

75

80

4-Φ12

10

铸

铁

、

不

锈

钢

、

铝

合

金

QBY-40A

220

160

130

120

370

575

68

40

32

4-Φ13.5

4-Φ13.5

100

90

80

4-Φ12

10

QBY-50

340

240

140

140

550

800

65

50

50

4-Φ13.5

4-Φ13.5

110

110

145

4-Φ17.5

12

QBY-65

340

240

160

160

550

800

70

65

65

4-Φ13.5

4-Φ13.5

130

130

145

4-Φ17.5

12

QBY-80

340

240

190

190

580

950

100

80

80

4-Φ17.5

4-Φ17.5

150

150

130

4-Φ17.5

14

QBY-100

340

240

210

190

580

950

100

100

80

4-Φ17.5

4-Φ17.5

170

170

130

4-Φ17.5

14
