结构说明

1、本型泵为单吸多级节段式结构.其吸入口为水平方向.吐出口为垂直向上布置.设有50、70、100、125 150等五种口径.用户可根据流量、扬程的需求选择不同口径.和级数的泵来得到满足。

2、本型泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成，其结构设计合理。

3、泵的转子部件由中碳钢轴、锈铁叶轮、平衝盘及轴套等组成，转子两端支承在干油润滑的滚动轴承上，由于叶轮极好的动静平衝及平衡盘的水力平衝作用.使得泵运行起来十分平稳.且矂声低、振动小。

4、进水段、中段及出水段的结合面用纸垫通过拉紧螺栓拉紧达到密封.为防止液体从两端主轴泄漏. 设软填料轴封.同时在轴上装有橡胶挡水圈、0型橡胶密封圈，以防水进入轴套腔内。

5、为防止中段和导叶磨损.特设叶轮密封坏及导叶套等易损零件.当叶轮与这些易损件之间的间隙超过规定值时应予以更換。

6、泵与电动机同时装在公用的锈铁底座上.其扭矩通过弹性眹轴器来传递。

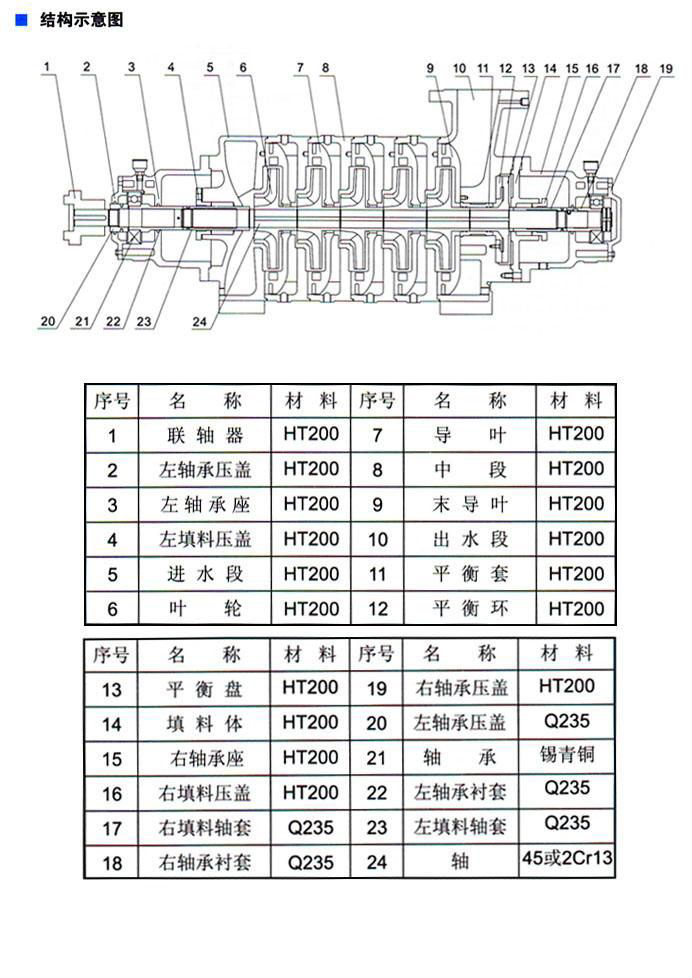

TSWA型卧式多级离心泵（结构图）
