一、结构说明

LG型泵为立式结构.其吸入口位于泵座上.吐出口位于后段上.呈180°。水平方向布置.根据霈要.吸入口和吐出口也可以呈0° 90°270°布置.可根据扬程的需要选择水泵的级数。（见泵外形安装尺寸图）

LG型泵的主要零件有：泵座、中段、后段、叶轮、导叶套、导叶、后导叶、支座、电机座、轴、轴承、轴套、密封环、平衡鼓、平衡鼓套等。(25LG、32LG、40LG三种泵没有平衡鼓和平衡鼓套，而设有水封环.装在填料腔的底部。

泵座、中段、后段、叶轮、导叶套、导叶、后导叶、支座、电机座、轴-乙、密封环均为锈铁制成.

泵轴为优质合金结构钢制成.中间有叶轮、轴套乙、平衡鼓、用键和小圆螺母固定在轴上组成转子部件.轴的下端装有轴套甲与滑动轴套相82合，轴的上端装有两个角接触球轴承，借以支承转子部件，泵轴的最上端与电机轴的下端通过爪型眹轴器联接。

密封装置采用软填料密封和机械密封。在采用软填料密封时与之相磨擦的轴套丙为优质破累钢制成.并经淬火处理，以增加面磨性。

叶轮为锈铁制成.由于叶轮前后受压不等，必然存在轴向力.此轴向力绝大部分由平衡鼓来承担。（25LG、32LG、40LG则由水封环组成平衝管路承担），其余小部分残余轴向力由轴上端的两个角接触球轴承来承受.由平衡鼓和平衝鼓套组成的平衡装置.磨损后可以更換。

在泵座、中段上分别装有密封环和口环、用以减少高压水漏回逬水部分，密封环磨损后可更換。

泵上端的角接触球轴承用钙基黄油润滑，下端的滑动轴承（轴瓦）以泵输送的液体润滑，泵的旋转方向，从电机端看为逆时针方向转动。

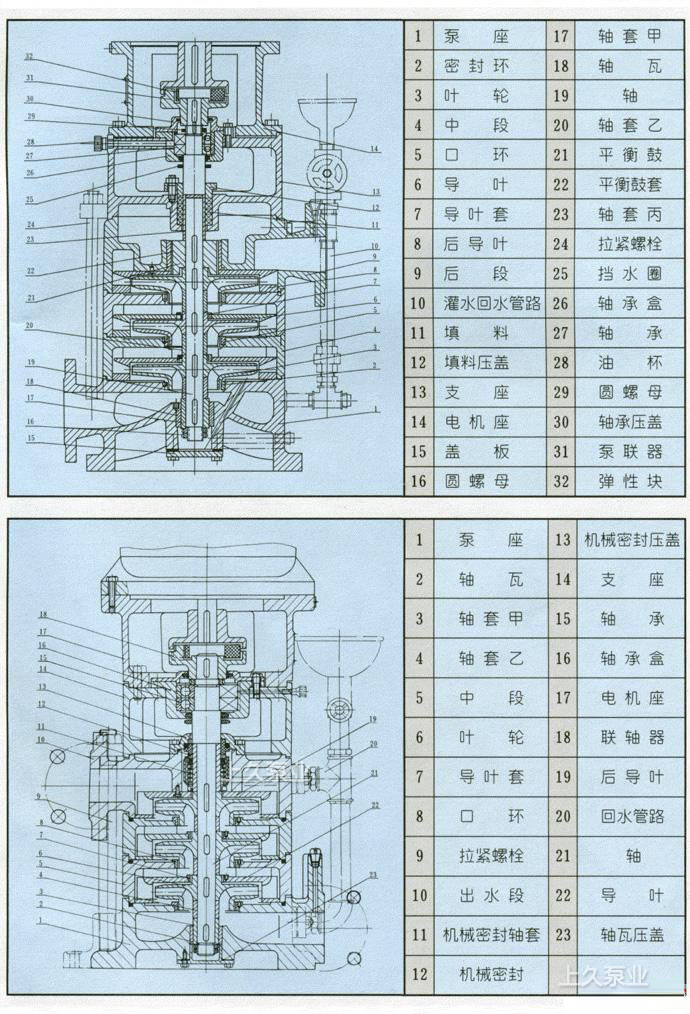

二、LG型高层建筑多级给水泵（结构图）
