一、结构说明

LW型系列立式排污泵为单吸蜗壳式泵.泵内装有不易堵塞防缠绕型单(双)大流道叶轮，具有较好的通过能力。

该系列泵具有两种结构形式.一是电机与泵直接同轴，二是采用联轴器联接，电机采用立式电机。其结构图如下，每种结构形式具有两种底座连接形式，一是进口水平吸入，具有转角功能，可根据使用要求.进出口安放成0°、90°、180°、270°，，便于管路连接，二是进口轴向吸入，便于立式安装。

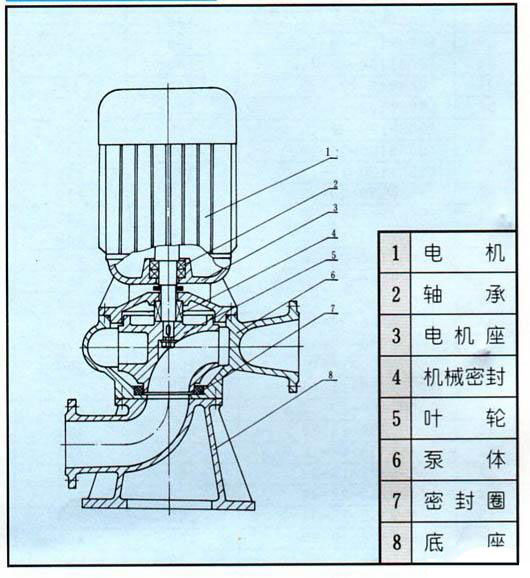

二、结构图
