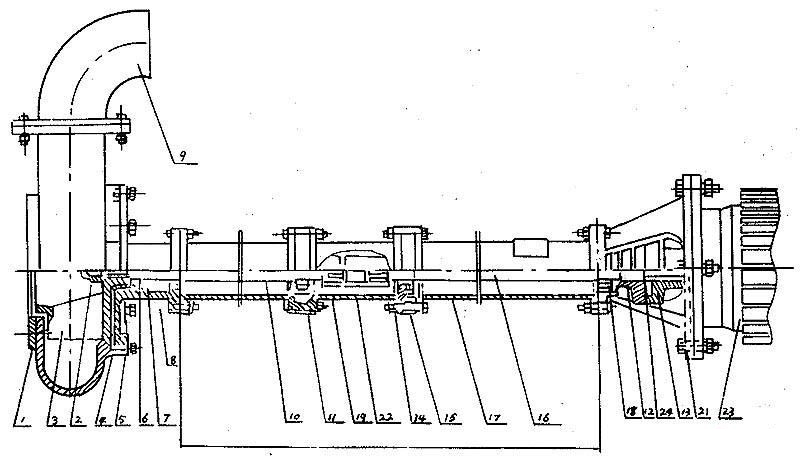

一、结构图:
序号 |
型式/另件名称 |
NL,NLF,NW |
||
编号 |
数量 |
备注 |
||
1 |
网罩 |
1 |
1 |
|
2 |
叶轮螺母 |
2 |
1 |
|
3 |
叶轮 |
3 |
1 |
|
4 |
泵壳 |
4 |
1 |
|
5 |
泵座 |
5 |
1 |
|
6 |
0型圈 |
6 |
1 |
改进型用机械密封 |
7 |
油封 |
7 |
4 |
改进型用机械密封 |
8 |
轴套 |
8 |
1 |
改进型用机械密封 |
9 |
出水弯头 |
9 |
1 |
|
10 |
泵轴 |
10 |
1 |
|
11 |
轴承 |
11 |
2 |
|
12 |
从动联轴器 |
12 |
1 |
|
13 |
主动联轴器 |
13 |
1 |
|
14 |
联接筒 |
14 |
1 |
|
15 |
轴承座 |
15 |
2 |
|
16 |
联接轴 |
16 |
1 |
|
17 |
支撑筒 |
17 |
2 |
|
18 |
轴承盖 |
18 |
1 |
|
19 |
从动联轴器 |
19 |
1 |
|
20 |
电机座 |
20 |
1 |
|
21 |
电机座C |
21 |
1 |
带固定板用 |
22 |
主动联轴器 |
22 |
1 |
|
23 |
电动机 |
23 |
1 |
|
24 |
弹性块 |
24 |
1 |
|
二、泵长度规格:
型 号长 度 |
NL150-12 NL150A-12 NL150-16 NL150A-16 |
NL50-8 NL50A-8 NL50-12 NL50A-12 NL76-9 NL76A-9 |
NL65-16 NL165A-16 NL80-12 NL80A-12 |
NL100-16 NL100A-16 |
泵 长 度 L (毫米)
|
650 |
470 |
710 |
710 |
1300 |
1120 |
1190 |
1190 |
|
|
1620 |
1910 |
1940 |
|
/ |
2120 |
2410 |
2440 |
|
/ |
2620 |
3130 |
3190 |
|
/ |
3120 |
3630 |
3690 |
|
/ |
3620 |
4350 |
4440 |
|
/ |
4120 |
4850 |
4940 |
|
/ |
4620 |
5570 |
5690 |
|
/ |
5120 |
6070 |
6190 |
|
/ |
3620 |
/ |
/ |
