FSB-D短支架安装尺寸：

规格型号	L	L1	L2	L3		L4		D	D1	D2	D3	D4	D5	B	B1	d	h	h1	h2	n-m
25FSB-10	940	730	455	130		380		100	75	25	110	90	20	250	310	65	112	130	78	4-Φ18
25FSB-18	940	730	455	130		380		100	75	25	110	90	20	250	310	65	112	130	78	4-Φ18
40FSB-15	940	730	455	130		400		130	100	40	130	100	32	250	310	80	112	130	78	4-Φ18
40FSB-20	940	730	455	130		400		130	100	40	130	100	32	250	310	80	112	130	78	4-Φ18
40FSB-30	940	730	455	130			400	130	100	40	130	100	32	250	310	80	112	130	78	4-Φ18
40FSB-40	940	730	455	130	400			130	100	40	130	100	32	250	310	80	112	130	78	4-Φ18
50FSB-20	940	730	455	130	400			130	100	50	130	100	32	250	310	80	112	130	78	4-Φ18
50FSB-25	940	730	455	130	400			130	100	50	130	100	40	250	310	80	112	130	78	4-Φ18
50FSB-30	940	730	455	130	400			130	100	50	130	100	40	250	310	80	112	130	78	4-Φ18
50FSB-40	1045	830	560	130	400			130	100	50	130	100	40	250	375	80	112	130	78	4-Φ18
50FSB-50	1045	830	560	130	400			130	100	50	130	100	40	250	375	80	112	130	78	4-Φ18

型号	l	b	s	p	a	w	t	y	q	h	h	f	x	m	4-φd
50FSB-25	786	615	455	80	107	335	285	280	250	287	162	58	82	180	4-φ16
65FSB-32	940	725	480	130	142	370	330	290	250	347	197	74	95	210	4-φ16
80FSB-20	980	725	480	130	142	370	330	290	250	347	197	74	95	210	4-φ16
80FSB-25	980	725	480	130	142	370	330	285	250	347	197	74	95	210	4-φ16
80FSB-30	980	710	480	125	142	365	330	340	250	347	197	74	95	210	4-φ16
80FSB-40	1096	840	660	90	142	430	390	340	300	410	230	85	118	265	4-φ16
80FSB-50	1096	855	655	100	142	430	400	340	310	410	230	85	118	265	4-φ16
80FSB-55	1141	840	830	90	142	430	390	340	300	410	230	85	118	265	4-φ16
100FSB-32	1320	1270	830	215	142	500	400	350	440	500	280	100	118	265	4-φ24

进、出口法兰尺寸：

型号	进口法兰尺寸					出口法兰尺寸
型号	c	a	b	e	n-φd	k	g	i	j	n-φt
40FSB-15(d)	40	130	100	18	4-φ11.5	32	112	90	18	4-φ11.5
40FSB-20(d)	40	130	100	18	4-φ11.5	32	112	90	18	4-φ11.5
40FSB-30(d)	40	130	100	18	4-φ11.5	32	112	90	18	4-φ11.5
50FSB-20(d)	50	130	100	18	4-φ11.5	32	112	90	18	4-φ11.5
50FSB-25(d)	50	130	100	18	4-φ11.5	32	112	90	18	4-φ11.5
50FSB-30(d)	50	130	100	18	4-φ11.5	32	112	90	18	4-φ11.5
65FSB-32(d)	65	185	150	18	4-φ14	50	160	130	22	4-φ12
80FSB-25(d)	80	185	150	18	4-φ14	65	160	130	22	4-φ12
80FSB-30(d)	80	185	150	18	4-φ12	65	160	130	22	4-φ13
80FSB-40	80	190	150	18	4-φ16	50	170	125	20	4-φ17.5
80FSB-50	80	190	150	18	4-φ17.5	50	170	125	20	4-φ17.5
80FSB-55	80	190	150	20	4-φ17.5	50	170	125	20	4-φ17.5
100FSB-32	100	220	180	20	4-m16	80	200	165	25	4-m16

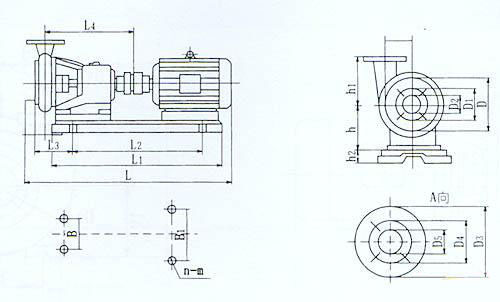

FSB型安装尺寸

规格型号	L	L1	L2	L3	L4	D	D1	D2	D3	D4	D5	B	B1	d	h	h1	h2	n-m
65FSB-32	1045	830	560	240	410	185	150	65	160	135	50	250	375	95	132	150	65	4-Φ18
65FSB-40	1045	830	560	240	410	185	150	65	160	135	50	250	375	100	132	185	65	4-Φ18
65FSB-50	1045	830	560	240	410	185	150	65	160	135	50	250	375	100	132	185	65	4-Φ18
80FSB-20	1045	830	560	240	410	185	150	80	160	135	65	250	375	95	132	150	65	4-Φ18
80FSB-30	1045	830	560	240	410	185	150	80	160	135	65	250	375	95	132	150	65	4-Φ18
80FSB-34	1045	830	560	240	410	185	150	80	160	135	65	250	375	95	132	150	65	4-Φ18
80FSB-40	1015	830	560	240	410	185	150	80	160	135	65	250	375	100	132	185	65	4-Φ18
80FSB-50	1045	830	560	240	410	185	150	80	160	135	50	250	375	100	132	185	65	4-Φ18
80FSB-55	1310	970	610	245	500	185	150	80	160	135	65	330	430	110	160	205	100	4-Φ18
80FSB-80	1310	970	640	245	500	185	150	80	160	135	65	330	430	135	160	205	100	4-Φ18
100FSB-32	1330	970	640	245	500	185	150	100	160	135	65	330	430	110	160	205	120	4-Φ18
100FSB-50	1360	970	640	245	500	185	150	100	160	135	65	330	430	110	160	205	160	4-Φ18
