一.结构与各部件名称

1.漏电保护插头2.电源线护套 3.手提柄4.弯头
5.出水管6.接头O形密封圈 7.接头8.泵壳
9.泵体10.引流件11.过滤底座12.前支架O形密封圈
13.前支架14.橡胶支架 15.内磁转子16.垫国有资产
17.叶轮18.自攻螺钉 19.热保护器元件20.线圈架
21.定子铁芯22.插簧4.823.环氧树脂24.泵轴

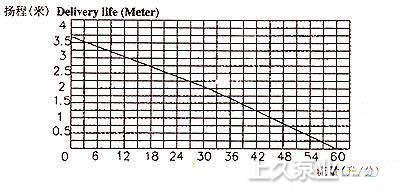

二.流量-扬程曲线

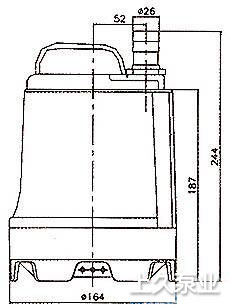

三.外形尺寸

四.技术参数

五.用途特点

用途：
1.花园、水公园、游泳池等供水；
2.养殖场、水族馆、喷水池、鱼池、观赏鱼缸等循环使用；
3.舰队、船队等取水使用。
特点：
1.安全可靠；
2.噪声低；
3.耐腐蚀；
4.效率高、寿命长；
5.体积小巧、安装方便。

六.使用注意事项

1.必须接好可靠地线，地线和零线应严格分开！如因地线不可靠造成事故与本公司无关。
本产品采用三插漏电保护插头，其电源线脚柱旁印有字母“L”端为火线“N”端为零线，中间长足“⊕”端为泵体接地线。用户在安装三孔电源插座时，请务必要对应接好此三根电源线。
警告：绝对禁止在三孔插座中，将零线与地线二端并接一起造成漏电危险！水泵不能工作。
2.避免无水状态下运转水泵，且水位要高于水泵底部的130毫米。（如图1）

3.水泵在通电使用时，请不要将其移动。
4.由于泵内部具有强磁性，因此不能输送含有铁、镍等粉末的液体。
5.请不要在泥浆中使用，以免将泵卡死。
6.泵输送介质温度≤40℃。
7.该水泵正常的电压为单相200V至240V，频率为50Hz。
8.如果发现运转速度减慢，请立即清洗过滤底座和叶轮。（将过滤底座按逆时针方向打开，打开前支架和橡胶支架，取出转子和叶轮，用清水冲洗，洗净后安装好。）
9.如果发现水泵不出水。首先，检查漏电保护插头是否处于正常状态（指示灯亮为正常，若指示灯不亮，应检查电源是否正常，插头是否损坏，其次，请关掉电源，检查是否有脏物进入滤网，叶轮是否损坏。
