    一、概述

    FS型工程塑料离心泵系列产品均采用机械密封,使用改性ABS(工程塑料)作为泵的材质,其结构合理、重量轻、体积小、寿命长,广泛应用于化工,食品、制药、电镀、造纸、环保、水处理等部门,输送酸、碱、盐等腐蚀性液体。其中104型采用220V电压,可供家庭选用。

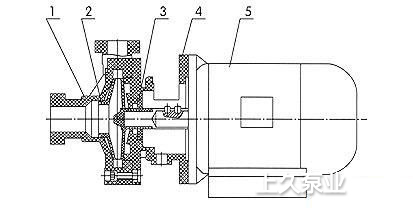

    二、结构图

    1、泵壳 2、叶轮-轴总成 3、机械密封 4、泵盖 5、电机

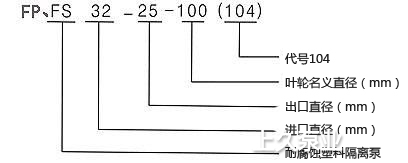

    三、型号说明



    四、性能参数:

    型号

    口径(mm)

    流量
    (m3/h)

    扬程
    (m)

    吸程
    (m)

    转速
    (r/min)

    电压
    (v)

    电机功率
    (kw)

    进口

    出口

    FS32-25-100(104)

    32

    25

    5

    7

    6

    2900

    220

    0.55

    FS32-25-105(103)

    32

    25

    6.3

    8

    6

    380

    0.75

    FS40-32-125(102)

    40

    32

    12.5

    20

    6

    380

    1.5

    FS65-50-150(101)

    65

    50

    25

    25

    6

    380

    4

    五、泵故障形式与排除方法

    故障形式

    产生原因

    排除方法

    泵不出液

    1. 泵反转
    2. 进液管道漏气
    3. 泵腔蓄液太少
    4. 吸程太高
    5. 底阀漏水
    6. 叶轮受阻不转
    1. 改变电机接线
    2. 杜绝漏气
    3. 增加蓄液量
    4. 降低泵安装位置
    5. 清理底阀
    6. 清洗泵壳、叶轮

    流量不足

    1. 吸入管径太小
    2. 叶轮流道阻塞
    3. 扬程过高
    4. 吸入管路有空气漏进
    5. 叶轮损坏
    1. 调换进液器
    2. 清洗叶轮
    3. 开大出液阀
    4. 杜绝漏气
    5. 更换叶轮

    扬程过低

    1. 流量过太
    2. 转速太低
    1. 关小出水阀
    2. 恢复额定转速

    噪音过低

    1. 泵内有杂物
    2. 转动件与固定件碰擦
    3. 轴严重磨损
    1. 检查清理
    2. 调整间隙
    3. 更换泵轴

    漏液

    1. 泵壳固定螺钉松动
    2. 机械密封严重磨损
    1. 拧紧螺钉
    2. 更换机械密封
