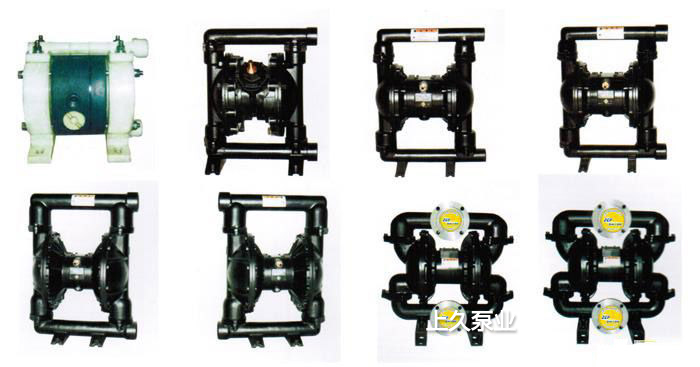

QBK型气动隔膜泵（第二代气动隔膜泵）
产品分类：隔膜泵
口径（进口/出口）：8-80(mm)
流量范围：16-400(L/min)
扬程范围：6.9(Bar)
一、产品概述：
QBK型第二代气动隔膜泵较前代QBY型虽然体积更小，但是所输出的流量及压力却更大,并且重新设计了配气阀，因为配气阀的新设计，使得QBK系列产品在各种工况下的应用更可靠。换向阀为三向先导阀，可外部维护，换向阀无需润滑，并且铝制部件经阳极氧化处理并附环氧涂层，能抵御不洁空气的腐蚀（但是依然推荐在进气管路上加装气源处理附件，如气动三联件，以延长泵的使用寿命和提高使用稳定性）。
二、产品特点:
3.无需用电，可靠接地后不产生火花，在易燃易爆的环境中使用安全可靠且成本低；
4.结构简单、易损件少，后期维护成本低；体积小易于移动，占地面积小，无需地基，安装简便经济，可作为移动式物料输送泵；
5.剪切力低，对流体的搅动小，在输送物理、化学性质比较不稳定的介质中有较大的优势；
6.在工况恶劣的地方，如建筑工地、工矿企业的废水排放，由于污水的杂质多且成分复杂，管路易于堵塞，这样对于电泵来说就容易形成负载过高的情况，从而导致电机发热损坏，而气动隔膜泵可通过颗粒并且流量自动可调，管路阻塞时可自动停止直至恢复通畅而不损坏泵（该现象常常被称为气动隔膜泵“死机”，消除了引起“死机“”的原因后可恢复正常工作）；
7.可输送较粘稠的介质（粘度≤10000cps），可浸没在介质中工作。
三、性能参数：
|
型号
Type
|
流量
Flow
(L/min)
|
扬程
Head
(m)
|
出口压力
Discharge
Pressure
(bar)
|
吸程
Sucked
Lift
(m)
|
允许通过
颗粒直径
Max Grain
Diameter
(mm)
|
空气
消耗量
Max Air
Consumption
(L/min)
|
供
气压力
Max Air Pressure
(bar)
|
进出口尺寸
Inlet and Outlet
|
|
|
丝扣
Threaded
|
法兰
Flanged
|
||||||||
|
QBK-10
|
57
|
0~70
|
7
|
2-6
|
≤2.5
|
≤672
|
≤7
|
3/8"
|
|
|
QBK-15
|
57
|
0~70
|
7
|
2-6
|
≤2.5
|
≤672
|
≤7
|
1/2"
|
|
|
QBK-25
|
151
|
0~84
|
8.4
|
2-6
|
≤3.2
|
≤1120
|
≤7
|
1"
|
(25)
|
|
QBK-40
|
378
|
0~84
|
8.4
|
2-6
|
≤4.8
|
≤2240
|
≤7
|
11/2"
|
(40)
|
|
QBK-50
|
568
|
0~84
|
8.4
|
2-6
|
≤6.3
|
≤4900
|
≤7
|
2"
|
(50)
|
|
QBK-65
|
568
|
0~69
|
6.9
|
2-6
|
≤8
|
≤4900
|
≤7
|
21/2"
|
(65)
|
|
QBK-80
|
1041
|
0~84
|
8.4
|
2-6
|
≤10
|
≤9100
|
≤7
|
(3")
|
80
|
|
QBK-100
|
1041
|
0~69
|
6.9
|
2-6
|
≤10
|
≤9100
|
≤7
|
|
100
|
|
注：以上性能参数为清水测试参数 单位换算：1L/min=0.06m3/h | 1bar=0.1MPa 不带（）为进出口默认形式，带（）的为进出口可定制形式
|
|||||||||
|
型号
|
可选泵体材质
Available Material of Pump Body
|
可选隔膜材质
Available Material of Diaphragm
|
||||||||||
|
铸铁
Cast Iron
|
铸钢
Cast
Steel
|
铝
合金
AL Alloy
|
增强
聚丙烯
RPP
|
不锈钢
Stainless
Steel
|
衬胶
Rubber
Lining
|
衬氟
Fluorin
Lining
|
聚醚
弹性体
Hytrel
|
丁腈
橡胶
NBR
|
氯丁
橡胶
Neoprene
|
聚四氟乙烯
PTFE
|
聚全氟乙烯
FEP
|
|
|
QBK-10
|
|
●
|
●
|
●
|
●
|
|
|
●
|
●
|
●
|
●
|
●
|
|
QBK-15
|
|
●
|
●
|
●
|
●
|
|
|
●
|
●
|
●
|
●
|
●
|
|
QBK-25
|
|
●
|
●
|
●
|
●
|
|
|
●
|
●
|
●
|
●
|
●
|
|
QBK-40
|
|
●
|
●
|
●
|
●
|
|
|
●
|
●
|
●
|
●
|
●
|
|
QBK-50
|
|
●
|
●
|
|
●
|
|
|
●
|
●
|
●
|
●
|
●
|
|
QBK-65
|
|
●
|
●
|
|
●
|
|
|
●
|
●
|
●
|
●
|
●
|
|
QBK-80
|
|
●
|
●
|
|
●
|
|
|
●
|
●
|
●
|
●
|
●
|
|
QBK-100
|
|
●
|
●
|
|
●
|
|
|
●
|
●
|
●
|
●
|
●
|
|
PTFE=F4，FEP=F46 | PP和PVDF材质只有配FEP膜片
|
||||||||||||
五、安装示意图：
注：在使用QBK气动隔膜泵是，要安装空气过滤器，以滤去压缩空气中的水分，并在泵的出口安装压力表，避免压力过高损害泵，在泵不工作时应及时清洗泵，避免因凝固损坏泵。
