ZBF型自吸式塑料磁力泵（也称ZCQ-F型）

产品分类：磁力泵

口径（进口/出口）：32-50/32-50(mm)
流量范围：6.5-12.5(m3/h)
扬程范围：10-32(m)

详细信息：（点击以下标题获得）

ZBF型自吸式塑料磁力泵(性能参数)

一、产品特点

ZBF型自吸式塑料磁力泵（也称ZCQ-F型）以增强聚丙烯为主要材料，自吸时间较短、寿命较长，适用于自动化远程控制和流动输送强腐蚀液体。

二、工作原理
本泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部件组成。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气排净，使泵内形成一定的真空度，达到自吸的作用。

三、型号意义

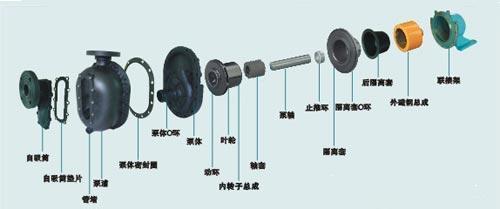

四、ZBF型自吸式塑料磁力泵结构图（爆炸图）
