FP、FS型塑料离心泵
产品分类：塑料泵
口径（进口/出口）：20-80/15-65mm
流量范围：1-50m3/h
扬程范围：5-32m
一、概述
FP型增强聚丙烯离心泵、FS型工程塑料离心泵系列产品均采用机械密封，使用CFR-PP（增强聚丙烯）、改性ABS（工程塑料）作为泵的材质，其结构合理、重量轻、体积小、寿命长。，广泛应用于化工，食品、制药、电镀、造纸、环保、水处理等部门，输送酸、碱、盐等腐蚀性液体。其中104型采用220V电压，可供家庭选用。

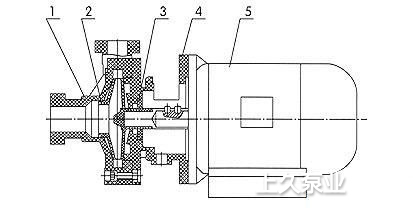

二、结构图
1、泵壳 2、叶轮-轴总成 3、机械密封 4、泵盖 5、电机
三、型号说明
如：FP(FS)32-25-100（104）
FP --增强聚丙烯离心泵
FS --工程塑料离心泵
32 --进口直径（mm）
25 --出口直径（mm）
100 --叶轮名义直径（mm）
(104) --代号104
四、性能参数：
|
型号 |
口径 |
流量 m3/h |
扬程 m |
吸程 |
转速 r/min |
电压 v |
电机 功率 kw |
|
|
进口 |
出口 |
|||||||
|
20-15-100 (105) |
20 |
15 |
3 |
7 |
4 |
2900 |
380 |
0.75 |
|
32-25-100 (104) |
32 |
25 |
4 |
7 |
6.5 |
220 |
0.55 |
|
|
32-25-105 (103) |
32 |
25 |
6.3 |
8 |
6.5 |
380 |
0.75 |
|
|
40-32-125 (102) |
40 |
32 |
12.5 |
20 |
6.5 |
380 |
1.5 |
|
|
50-40-130(101.5) |
50 |
40 |
13 |
22 |
6 |
380 |
2.2 |
|
|
65-50-150 (101) |
65 |
50 |
25 |
25 |
6 |
380 |
4 |
|
|
50FP-22 |
50 |
40 |
13 |
22 |
6 |
380 |
2.2 |
|
|
65FP-25 |
65 |
50 |
20 |
25 |
6 |
380 |
4 |
|
|
80FP-28 |
80 |
65 |
50 |
28 |
4 |
380 |
5.5 |
|
|
80FP-32 |
80 |
65 |
50 |
32 |
4 |
380 |
7.5 |
|
五、泵故障形式与排除方法
|
故障形式 |
产生原因 |
排除方法 |
|
泵不出液 |
|
|
|
流量不足 |
|
|
|
扬程过低 |
|
|
|
噪音过低 |
|
|
|
漏液 |
|
|
