    一、特点
    内装式不锈钢结构,上出水使用单(三)相电源,具有体积小,外观美,不生锈、耐腐蚀等特点。根据不同的应用,有两种不锈钢材质可选。用304不锈钢材质制造的单(三)相潜水泵使用的PH值范围为4~10,适用于医药、食品等行业;用316L不锈钢材质制造的单(三)相潜水泵使用的PH值范围为0~12适用于海水、化工等行业。

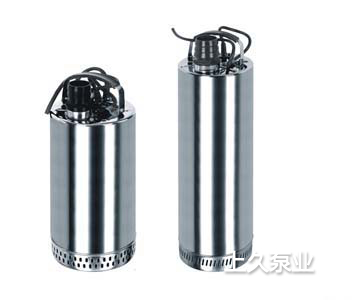

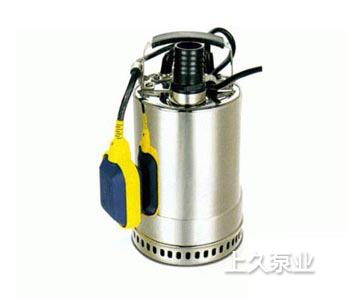

                                  单相带浮球                                                    单、三相不带浮球



    二、型号意义

    Q(D)N3-5-0.12

    QDN:表示单相不锈钢潜水泵

    QN : 表示三相不锈钢潜水泵

    3   :  表示流量为3m³/h

    5   :  表示扬程为5m

    0.12: 表示匹配电机功率0.12kW

    三、性能参数

    型号

    流量
    m3/h

    扬程
    m

    功率
    kW

    可选电制
    电压(V)/频率(Hz)

    配管内径
    mm

    外形尺寸
    mm

    净/毛重
    KG/KG

    可选材质
    不锈钢牌号

    Q(D)N3-5-0.12

    3

    5

    0.12

    220/50,380/50

    25

    140×140×340

    5/5.2

    304

    Q(D)N1.5-7-0.12

    1.5

    7

    0.12

    220/50,380/50

    25

    140×140×340

    5/5.2

    304

    Q(D)N3-8-0.18

    3

    8

    0.18

    220/50,380/50

    25

    140×140×380

    6.25/6.5

    304

    Q(D)N5-7-0.25

    5

    7

    0.25

    220/50,380/50

    40

    155×155×350

    7.3/7.6

    304/316L

    Q(D)N5-10-0.37

    5

    10

    0.37

    220/50,380/50

    40

    155×155×370

    8.2/8.5

    304

    Q(D)N6-14-0.55

    6

    14

    0.55

    220/50,380/50

    50

    190×190×370

    11.8/12.3

    304

    Q(D)N10-10-0.75

    10

    10

    0.75

    220/50,380/50

    50

    190×190×370

    12.4/12.9

    304/316L

    Q(D)N25-6-0.75

    25

    6

    0.75

    220/50,380/50

    65

    190×190×390

    12.8/13.3

    304/316L

    Q(D)N15-14-1.1

    15

    14

    1.1

    220/50,380/50

    50

    190×190×400

    13.9/14.5

    304/316L

    Q(D)N40-6-1.1

    40

    6

    1.1

    220/50,380/50

    65

    190×190×400

    13.9/14.3

    304/316L

    Q(D)N25-9-1.1

    25

    9

    1.1

    220/50,380/50

    65

    190×190×400

    13.9/14.3

    304/316L

    Q(D)N3-25-0.55

    3

    25

    0.55

    220/50,380/50

    50

    210×210×450

    12.9/13.3

    304

    Q(D)N3-30-0.75

    3

    30

    0.75

    220/50,380/50

    50

    210×210×450

    14/14.5

    304/316L

    Q(D)N3-35-1.1

    3

    35

    1.1

    220/50,380/50

    50

    210×210×470

    15.5/16

    304/316L

    Q(D)N6-24-1.1

    6

    24

    1.1

    220/50,380/50

    50

    210×210×470

    15.5/16

    304/316L

    Q(D)N8-20-1.1

    8

    20

    1.1

    220/50,380/50

    50

    210×210×470

    15.5/16

    304/316L

    Q(D)N6-30-1.5

    6

    30

    1.5

    220/50,380/50

    50

    210×210×495

    16.5/17

    304

    Q(D)N10-20-1.5

    10

    20

    1.5

    220/50,380/50

    50

    210×210×465

    16.5/17

    304

    QN10-32-2.2

    10

    32

    2.2

    380/50

    65

    220×220×560

    26/28

    304/316L

    QN15-25-2.2

    15

    25

    2.2

    380/50

    65

    210×210×540

    26/28

    304/316L

    QN20-20-2.2

    20

    20

    2.2

    380/50

    65

    210×210×540

    26.5/28

    304/316L

    QN25-17-2.2

    25

    17

    2.2

    380/50

    65

    210×210×540

    25.8/27

    304/316L

    QN65-7-2.2

    65

    7

    2.2

    380/50

    100

    210×210×540

    28/29

    304/316L

    QN15-34-3

    15

    34

    3

    380/50

    65

    220×220×560

    30/33

    304/316L

    QN24-25-3

    24

    25

    3

    380/50

    65

    220×220×560

    30/33

    304/316L

    QN40-16-3

    40

    16

    3

    380/50

    80

    220×220×560

    30/33

    304/316L

    QN65-10-3

    65

    10

    3

    380/50

    100

    220×220×560

    30/33

    304/316L

    QN15-40-4

    15

    40

    4

    380/50

    65

    220×220×570

    45/47

    304/316L

    QN20-35-4

    20

    35

    4

    380/50

    65

    220×220×570

    45/47

    304/316L

    QN40-21-4

    40

    21

    4

    380/50

    80

    220×220×570

    45/47

    304/316L

    QN75-10-4

    75

    10

    4

    380/50

    65

    220×220×570

    45/47

    304/316L

    QN100-12-5.5

    100

    12

    5.5

    380/50

    120

    270×270×610

    80/85

    304

    QN160-11-7.5

    160

    11

    7.5

    380/50

    150

    280×270×630

    100/106

    304

    四、使用范围

    警示 该泵不得用于运转可燃及其它危险液体

    警示 应确保泵不得干运行

    运行情况

    运行情况

    泵系列

    QDN/QN

    运转液体

    净水、微污染水、海水

    液体温度

    40℃

    悬浮体自由行程

    Φ4mm

    液体PH值

    4.0~10.0

    浸水深度

    5m

    安装标高(海平面上)

    1000meters

    浸水深度时的噪声

    (当泵潜水时,噪声消失)

    开/关 循环/小时

    (相等间隔)
























    五、电源接口

    1、接地

     警示 必须保证水泵电压,频繁与电源供给网相一致

     电击危险 安装人员必须确保接地

     电击危险 被供电流必须保证安装自动触保器

    单相

        单相水泵带接地插头电源线。

    三相

        地线必须同电源网连接。

    2、超载保护

        单相泵装有内装式自动设置热超载过载保护器。

    3、三相水泵转动方向试验

    水泵电机轴转动方向将影响水头和水的传输。正确的转动方向从水泵的进水口看是顺时针方向。

    4、当采用加长电缆时,须确保避免出现电压下降并保持接头干燥

    5、室外开关或接头应有防雨罩及防潮措施。不要接触淋湿的开关或用湿手触摸开关。

    6、接线应由专业资质电工来实施,并应符合相关安全标准。

    六、起动

    1.起动前,检査水泵安装及电源连接是否正确。

    2.浮子开关直接连接到泵上控制泵的起动及停运。检查浮子开关是否可自由活动,而不受其它物体的干扰。

    3.对于没有浮子开关结构的水泵,当水泵完全被浸入水中时,水泵起动。如电机没有完全被浸入水中或在超过40℃的水温中运行过长时间,电机将停运。当电机线圈温度过冷时,热保护装置自动转。

    4.起动水泵,让它转动几秒,检査它的启动,运行及转动方向(对三相泵而言,发现错误的转动方向后,应回转两相, 然后再起动),如发现没有或很少水流出,说明水泵转动方向故障,应该回转相位。

    七、运行

    1、当水泵运转时,必须注意水面高度(特别是在小容量运行时),一旦水面高度不够,必须禁止水泵运行。如果水泵在无水的情况下长时间运行,将烧坏电机或线圈。

    2、实际提长髙度(从水面到目的地)应不得低于规定提升高度的80%。

    3、电压波动范围应在额定电压的10%以内,否则将减少电机寿命,甚至损坏电机。

    4、水泵运转时,如发现异常现象,如异声,出水少或不出水,应立即关闭电源,停止泵运转。当泵通电或潮湿时,不要触摸泵体。
