    一、主要用途:

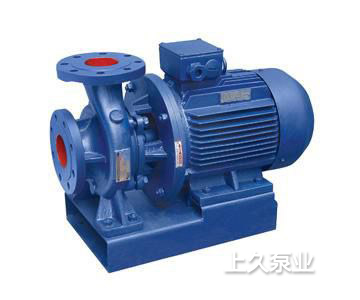

    1、ISW型卧式管道离心泵(可用于管道增压泵、管道加压泵),供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水,高层建筑增压送水,园林喷灌,消防增压,远距离输送,暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T≤80℃。

    2、ISWR卧式热水泵广泛适用于:冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统,ISWR型使用温度T≤120℃。

    3、ISWH卧式化工泵,供输送不含固体颗料,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20~C~+120℃。

    4、ISWB卧式管道油泵,供输送汽油、煤油、柴油等用油类产品或易燃、易爆液体,被输送介质温度为-20~C~+120℃。



    二、工作条件:

    1、环境温度<40℃,相对湿度<95%。

    2、所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm。

    注:如使用介质为带有细小颗粒,请在订货时注明,以便厂家采用耐磨式机械密封。



    三、产品特点:

    运行平稳:泵轴的同心度高及叶轮动静平衡好,平稳运行可减轻振动。

    维修方便:更换密封、轴承,简易方便。

    占地更省:出口可向左、向右、向上三个方向,便于管道布置安装,节省空间。



    四、结构图:

    ISW型卧式管道离心泵结构图

    1电动机:直接与水泵联接传送动力,采用加长轴电机。
    2泵轴:与电机同轴,为电机加长轴,确保了轴的同心,使泵运转平稳。噪音低、振动小,采用镀铬处理,增强了使用寿命。
    3挡水圈:防止因密封漏水而使电机进水。
    4机械密封:采用不锈钢、碳化钨、氟橡胶等材料制成。平衡式耐高温。高压机械密封,运行寿命长,不易渗漏,对轴无磨损,不积水垢,保证工作环境的整洁。
    5取压塞:可安装压力表直观监控泵的运行。
    6泵体:压出塞和吸入室设计合理,设有安装底脚,便于安装和运行稳固。
    7放气塞:灌泵时排净泵内空气,保证了泵的正常启动。
    8叶轮:采用合理的水力模型设计而成,可靠性较好。



    五、型号意义:

    六、起动与停车

    起动前准备:
    1、试验电机转向是否正确,从电机顶部往泵看为顺时针旋转,试验时间要短,以免使机械密封干磨损。
    2、打幵排气口使液体充满整个泵体,待满后关闭排气阀。
    3、检查各部位是否正常。
    4、用手盘动泵以使润滑液逬入机械密封端面。
    5、高溫型应先逬行预热,升溫速度50℃/小时,以保证各部受热均匀。
    起动:
    1、全开进口处阀门。2、关闭吐出管路阀门。3、起动电机,观察泵运行是否正桷。4、调节出口阀幵度以所需工况,如用戶在泵出口处裝有流靈表或压力表,应通过调节出口阀门幵度使泵在性能参数表所列的颔定点上运转,如用戶在泵出口处装有流量表或压力表,应通过调节出口阖门幵度,测量泵的电机电流,使电机在额定电流內运行,否则将造成泵超负荷运行(即大电流运行)至使电机烧坏。调正好的出口阀门幵启大与小和管道工况有关。5、检査轴封泄漏情况,正常时机械密封泄漏应小于3滴/分。6、检查电机、轴承处溫升≦70℃。
    停车:
    1、高溫型先降溫,降溫速度〈10℃/分,把溫度降低到80℃以下,才能停车。2、关闭吐出管路阀门。3、停止电机。4、关闭进口处阀门。5、如长期停车,应将泵內液体放尽。

    七、泵的维护

    1、运行中的维护:
    (2)进口处管道必须充满液体,禁止泵在汽蚀状态下长期运行。(2)定时检查电机电流値,不得超过电机颔定电流。(3)泵进行长期运行后,由于机械磨损,使机组噪音及振动增大时,应停车检查,必要时可更換易损零件及轴承,机组大修期一般为一年。
    2、机械密封维护:
    (1)机械密封润滑应清洁无固体颗粒。(2)严禁机械密封在干磨情况下工作。(3)起动前应先盘动泵(电机)几圈,以免突然起动造成石墨环断裂损坏。(4)密封泄漏量允差3滴/分。否则应检查。
