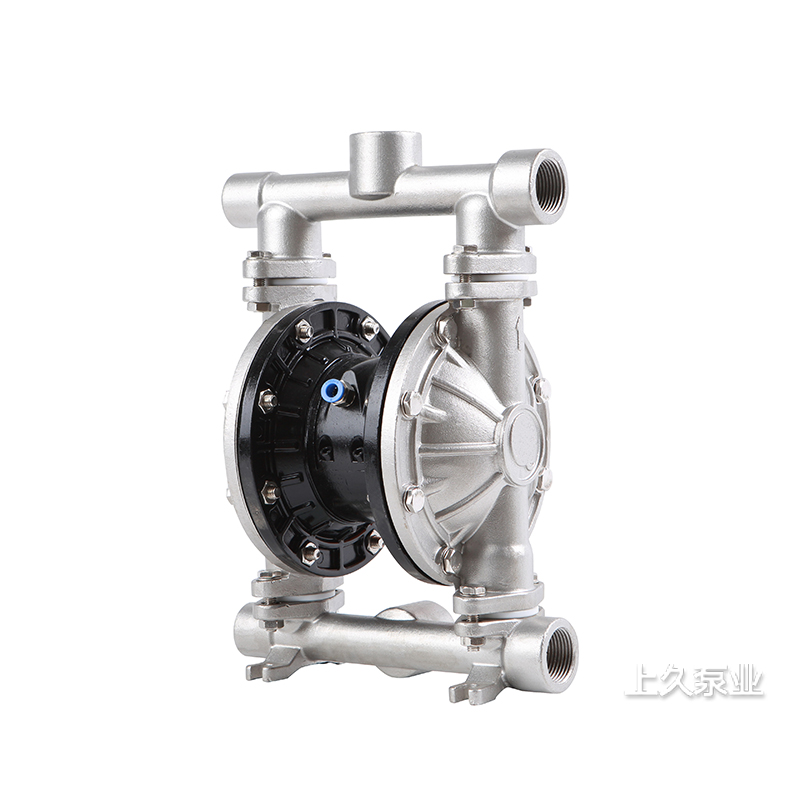

  • QBY3型气动隔膜泵（第三代气动隔膜泵）

    产品分类：隔膜泵

    口径（进口/出口）：10-125(mm)
    流量范围：0-1041(L/min)
    扬程范围：0-84m

    详细信息：（点击以下标题获得）

    QBY3型气动隔膜泵（性能参数）

    一、产品概述
    QBY3型第三代气动隔膜泵是对第二代QBK系列的升级改进，参数更加细分，用户选择更加灵活。较前两代产品体积更小，重量更轻。

    二、产品特点

    体积与重量较前两代产品更小更轻。

    三、产品用途
    1、化工业：酸、碱、溶剂、悬浮物、分散体系等；
    2、日化业：洗涤剂、香波、乳液、乳剂、手霜、表面活化剂等；
    3、食品业：液态半固体、巧克力、盐水、醋、糖浆、菜油、大豆油、蜂蜜、动物血等；
    4、纺织业：染料化学品、树脂、胶等；
    5、石化业：原油、稠油、油脂、泥浆、污泥等；
    6、陶瓷业：泥浆、瓷浆、石灰浆、陶土浆等；
    7、水处理：石灰浆、软性沉淀物、污水、化学品、废水等；
    8、造纸业：粘结剂、树脂、油漆、油墨、颜料、双氧水等；
    9、电子业：溶剂、电镀液、清洗液、硫酸、硝酸、废酸、腐蚀性酸、抛光液等；
    10、医药业：溶剂、酸、碱、植物提炼液、软膏、血浆等各类药品料液；
    11、涂料业：树脂、溶剂、着色剂、油漆等；
    12、饮料业：酵母、糖浆、浓缩物、气液混合物、葡萄酒、果汁、玉米浆等；
    13、采矿业：煤浆、岩浆、泥浆、砂浆、炸药浆、润滑油等；
    14、建筑业：水泥浆、陶瓷瓦粘结剂、岩石浆、天花板面漆等；
    15、冶金、铸造和染色业：金属浆、氢氧化物和炭化物浆、灰尘洗涤浆等。
    16、家具业：粘结剂、清漆、分散体系、溶剂、色剂、白木胶、环氧树脂、淀粉粘结剂等；
    17、汽车业：抛光乳剂、油、冷却剂、汽车底漆、油乳胶、清漆、清漆添加剂、脱脂液、油漆等；
    四、使用条件
    1.介质温度≤100℃，粘度≤10000cps
    2.动力源为洁净的压缩空气，进气压力4-8bar
    五、型号意义

    例如
    QBY3-50
    QBY3
    第三代气动隔膜泵代号
    50
    泵进出口径为50mm

    六、性能参数

    型 号

    Type

    流量

    Flow

    (L/min)

    扬程

    Head

    (m)

    出口压力

    Discharge

    Pressure

    (bar)

     吸程

    Sucked

    Lift

    (m)

    允许通过

    颗粒直径

    Max Grain

    Diameter

    (mm)

    空气消耗量

    Max Air

    Consumption

    (scfm)

    进气口径

    Compressed air inlet

    (inch)

    进出口尺寸

    Inlet and Outlet

    (mm)

    丝扣

    Threaded

    法兰

    Flanged

    QBY3-10

    0~18.9

    0~70

    7

    2.5-3

    ≤1.5

    ≤9

    1/4

    10

    QBY3-15

    0~18.9

    0~70

    7

    2.5-3

    ≤1.5

    ≤9

    1/4

    15

    QBY3-20

    0~57

    0~70

    7

    4.5-7.6

    ≤2.5

    ≤28

    1/4

    20

    QBY3-25

    0~57

    0~70

    7

    4.5-7.6

    ≤2.5

    ≤28

    1/4

    25

    QBY3-25A

    0~151

    0~84

    8.4

    5.4

    ≤3.2

    ≤60

    1/2

    25

    QBY3-32

    0~151

    0~84

    8.4

    5.4

    ≤3.2

    ≤60

    1/2

    32

    QBY3-40

    0~151

    0~84

    8.4

    5.4

    ≤3.2

    ≤60

    1/2

    40

    QBY3-50

    0~378.5

    0~84

    8.4

    5.48

    ≤5.5

    ≤125

    1/2

    50

    QBY3-65

    0~378.5

    0~84

    8.4

    5.48

    ≤5.5

    ≤125

    1/2

    65

    QBY3-80

    0~568

    0~84

    8.4

    5.48

    ≤6.3

    ≤175

    1/2

    80

    QBY3-100

    0~568

    0~84

    8.4

    5.48

    ≤6.3

    ≤175

    1/2

    100

    QBY3-125

    0~1041

    0~84

    8.4

    2.4-7.6

    ≤10

    ≤325

    3/4

    125

    注：以上性能参数为清水测试参数          单位换算：1L/min=0.06m3/h=0.03531scfm  |  1bar=0.1MPa

    型号

    可选泵体材质

    Available Material of Pump Body

    可选隔膜材质

    Available Material of Diaphragm

    铸铁

    Cast Iron

    铸钢

    Cast

    Steel

    铝

    合金

    AL Alloy

    增强

    聚丙烯

    RPP

    不锈钢

    Stainless

    Steel

    全氟

    塑料

    PVDF

    衬氟

    Fluorin

    Lining

    聚醚

    弹性体

    Hytrel

    丁腈

    橡胶

    NBR

    氯丁

    橡胶

    Neoprene

    聚四氟乙烯

    PTFE

    聚全氟乙烯

    FEP

    QBY3-10

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    QBY3-15

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    QBY3-20

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    QBY3-25

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    QBY3-25A

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    QBY3-32

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    QBY3-40

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    QBY3-50

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    QBY3-65

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    QBY3-80

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    QBY3-100

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    QBY3-125

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    PTFE=F4，FEP=F46  |  PP和PVDF材质只有配FEP膜片
