    一、产品概述:

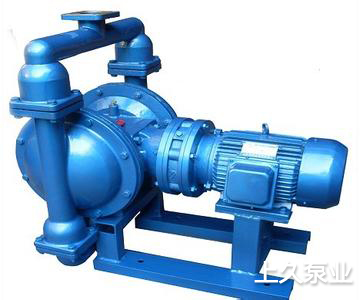

    DBY系列电动隔膜泵,采用摆线针轮减速机传动,通过曲轴滑块机构带动双隔膜泵作往复运动,使工作腔容积发生交替变化从而达到将液体不断的吸入和排出。同时,近年来由于在隔膜材质和工艺上取得的进展,隔膜的寿命已经较为理想,因此被越来越广泛地替代部分离心泵、螺杆泵来应用于石化、陶瓷、冶金等行业。该泵适用于低压工况,即出口压力≤3kgf/cm2的场合。

    二、主要用途:

    1、输送各种强酸、强碱、强腐蚀液体。

    2、输送各种剧毒、易燃、易挥发液体。

    3、输送各种瓷器釉浆水泥灌浆灰浆泥浆

    4、输送各种橡胶浆乳胶、有机溶剂、填料。

    5、输送啤酒花及发酵粉稀浆、糖浆、糖蜜。

    6、可输送较高温度的介质150℃

    7、泵吸泡菜果酱、土豆泥、巧克力等。

    8、泵吸油漆、树胶、颜料粘合剂。

    9、作为各种压滤机前级送压装置。

    10、用泵为油轮驳船清仓吸取仓内污水及剩油

    11、热水回收及循环。

    12、油罐车、油库、油品装卸。。

    13、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。

    14、各种特殊介质的吸送。

    三、产品特点:

    1.不需灌引水,自吸能力≤5米;

    2.通过性能好,颗粒直接可达10;

    3.泵本身无轴封,使用寿命大大延长。隔膜材质跟根据介质的性质来选择,可以满足不同用户的需求;

    4.泵过流部分,可根据用户的要求,可选铸铁、铝合金、不锈钢(201不锈钢、304不锈钢、316L不锈钢)、衬胶、衬氟等材质,电机分为普通型、防爆型及调速型。

    四、技术参数:

    流量:0-20m3/h;

    扬程:30m

    自吸高度:3-5m

    功率:0.55-5.5kw;

    转速:1450r/min;

    口径:10-100mm

    温度:-15-+150℃

    五、使用条件:

    1.使用温度:若泵体为铸铁材质,则被输送介质温度≤100℃;铝合金材质≤80℃;不锈钢材质≤150℃;

    2.电制:3相/380V/50Hz(其他电制请与我公司技术人员确认)。

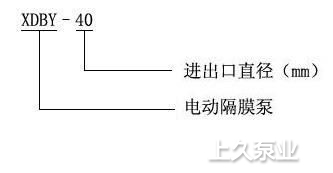

    六、型号意义:

    七、DBY型电动隔膜泵性能参:

    型号

    Type

    流量

    Flow

    (m3/h)

    扬程

    Head

    (m)

    出口压力

    Discharge

    Pressure

    (bar)

    吸程

    Sucked

    Lift

    (m)

    功率/转速

    Power/Speed

    (kW/rpm)

    进出口尺寸

    Inlet and Outlet

    使用温度

    Limiting Temperature

    丝扣

    Threaded

    法兰

    Flanged

    铸铁

    Cast Iron

    铝合金

    Aluminium

    Alloy

    不锈钢

    Stainless

    Steel

    DBY-10

    0.5

    30

    3

    3

    0.55/1450

    3/8"



    90

    80

    150

    DBY-15

    0.75

    30

    3

    3

    0.55/1450

    1/2"



    90

    80

    150

    DBY-25

    3.5

    30

    3

    4

    1.5/1450

    1"



    90

    80

    150

    DBY-40

    4.5

    30

    3

    4

    1.5/1450

    11/2"





    90

    80

    150

    DBY-50

    6.5

    30

    3

    4.5

    3/1450



    50

    90

    80

    150

    DBY-65

    8

    30

    3

    4.5

    3/1450



    65

    90

    80

    150

    DBY-80

    16

    30

    3

    5

    5.5/1450



    80

    90

    80

    150

    DBY-100

    20

    30

    3

    5

    5.5/1450



    100

    90

    80

    150

    八、可选材质:

    型号
    可选泵体材质
    Available Material of Pump Body
    可选隔膜材质
    Available Material of Diaphragm
    铸铁
    Cast Iron
    铸钢
    Cast
    Steel
    合金
    AL Alloy
    增强
    聚丙烯
    RPP
    偏二氟乙烯
    PVDF
    不锈钢
    Stainless
    Steel
    衬胶
    Rubber
    Lining
    衬氟
    Fluorin
    Lining
    丁腈
    橡胶
    NBR
    氯丁
    橡胶
    Neoprene
    聚四氟乙烯
    PTFE
    聚全氟乙烯
    FEP
    DBY-10





    DBY-15
     ★





    DBY-25



    DBY-40



    DBY-50



    DBY-65



    DBY-80



    DBY-100



    PTFE=F4FEP=F46 | PPPVDF材质只有配FEP膜片
