    一、产品概述:

    LG型高层建筑多级给水泵,系立式单吸多级分段式离心泵,供输送常温清水及物理化学性质类似于清水的液体。

    LG系列泵为立式安装,电机轴与泵轴通过爪型连轴器联接,具有结构紧凑、噪音较低、占地面积小等优点。

    二、适用范围:

    主要应用于高层建筑供水,也可应用于厂矿、企业给排水以及低压锅炉循环用水。

    三、产品特点:

    1、水力模型:设计合理、性能范围广。

    2、更少的运行、维修费用:采用机械密封,耐磨损、不易泄漏、使用寿命长,故障率较低,具有更少的运行维修费用。

    3、立式结构,占地面积小。

    四、技术参数:

    流量:3.0-50m3/h;

    扬程:20-150m

    功率:0.75-30kw;

    转速:2900r/min;

    口径:φ25-φ80;

    温度范围:0-+80℃

    工作压力:≤1.2Mpa。

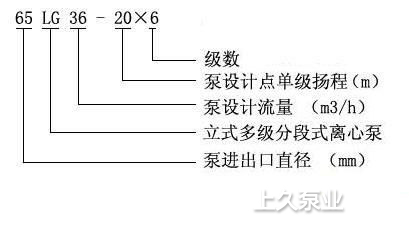

    五、 型号意义:

    六、泵的装配和拆卸

    部件的组装

    1、将密封环和轴瓦装在泵座上.分别用紧定螺钉固定。
    2、将口环装在中段上.并用紧定螺钉固定。
    3、将导叶套装在导叶上.并用螺钉将后导叶固定在后段上。
    4、将平衡鼓套压进后段上,并用螺钉将后导叶固定在后段上。.
    5、在填料室内装好填料.并用双头螺栓将填料压盖固定在填料体上,(25LG\32LG和40LG泵还需要在填料室底部装入水封环)。
    6、将轴承装在轴上.并用圆螺母和止退垫圏紧固。然后将装有毛毡圏的轴承盒装在轴承上,注意在轴承盒内和轴承上注入适量钙基黄油.再把挡水圏纸垫和轴套丙套在轴上.并在轴上嵌入平衡鼓用键。
    总装
    1、将轴穿过填料室。使轴承盒靠在与之配合孔的端面上.然后装上装有毛毡图的轴承压盖.并用镙栓将轴承盒和轴承压盖固定在支座上。
    2、将电机座装在支座上,并用螺栓固定。
    3、将轴、支座和电机座组裝的部件倒置过来.使电机座在下.轴的下端朝上。
    4、将0形密封圈裝在支座上,并将平衡鼓装在轴上(25LG\32LG和40LG不装O型密封圈和平衡鼓)。然后装上后段。
    5、在轴上嵌入末级叶轮用健.并依次装一件末级叶轮和轴套乙。
    6、将裝有0形密封圏的中段穿进泵轴装在后段上、然后装上导叶装好。7、重复5、6顺序.一直将首级中段和首级导叶装好。
    8、将首级叶轮用镩嵌入轴上.然后将首级叶轮和首级轴套乙依次套在轴上。
    9、将轴套甲用键嵌入轴上.并装入上轴套甲.然后用两件圆螺母固定紧。
    10、将形密封圈嵌入泵座.并装上四件拉紧螺栓.然后将泵座装在首级中段上.注意四根拉紧螺栓要通过支座上的四孔.
    11、用螺母紧固四个拉紧螺栓。
    12、将泵再倒过来.把泵联轴器用键固定在轴上,然后将装有电机联轴器的电机用镙栓固定在电机座上。
    13、装好回水管路.各零部件以及各部位的四方螺塞和油杯等。泵的拆卸按上述相反的步骤进行。


    七、泵的启动、运转、停止和维护保养

    1、将泵周围清除干净。
    2、在轴承盒内用油杯注入适量的钙基黄油。
    3、调节填料压盖的松紧程度。
    4、检査电机转向是否与泵规定的转向一致.
    5、打开出口法兰处放气螺塞,打开回水管路的截止阀.通过漏斗向泵内灌引水(倒灌时不必加引水)。
    6、关闭出水管路的闸阀,拧上放气螺塞。
    7、上述工作完毕.启动电机。
    8、当泵以正常速度运转后.逐渐打开出口闸阀^直到所需流置和扬程为止,泵在长期运转时.应尽量在规定的流置及扬程范围内工作.泵在运行中.不应超过性能表中的大流量点运行。
    9、在运行中,轴承的温度不得超过外界温度,温度不大于75℃。
    10、填料室漏水程度以不呈线状为宜.以保持轴和填料的正常润滑和冷却.
    11、泵轴封选用机械密封时.启动前必须灌满水,防止机械密封干运转。
    12、当泵停车时,应先关闭出水管路上的闸阀,然后停止电机运转。
    13、泵在运行中发现有不正常的噪音时,应立即停机检査其原因。
    14、冬季冷冻季节如短期停用水泵吋.须拧开平衝管路下端三通上的放水镙塞或拧开与逬口法兰呈180°。方向的泵座上的放水螺塞,放掉泵中的存水,以防冻裂水泵。
    15、泵经长期使用后。当流量、压力有显著下降时,应拆开水泵进行检査,更換其已磨损的零件。
    16、长期停止使用水泵时.水泵应拆卸.将泵零件上的水份擦干.除去锈污.并涂以防锈油脂,然后装好后妥善保存.泵在停用期间.必须每隔1个月左右启动运转一次.时间不少于5分钟.以保证泵的可靠运转。


    八、故障与排除

    故障

    原因

    解决方式

    1、泵不吸水.压力表指针剧烈摆动.

    灌注引水不够,管路与仪表联接处漏气。

    检査底阀是否漏水.再灌足引水,拧紧或修回漏气处。

    2、水泵不吸水.真空表表示高度真空。

    底阀没有打开或已堵塞.吸水管路阻力太大.吸水高度过高。

    检修底阀.更換水管.降低吸水高度。

    3、压力表有压力,但仍不出水.

    出水管阻力太大.旋转方向不对,叶轮堵塞.泵转速不足。

    检査或缩短水管。检査电机.清除叶轮内的污物.增加泵转速。

    4、流量低于设计要求。

    水泵堵塞,密封环磨损过多.转速不足。

    清扫水泵及管路.更換密封坏.增加泵转速。

    5、泵消耗功率过大。

    填料压的太紧.并发热.叶轮有磨损.泵流量增大。

    调整填料压盖松紧程度,检査泵轴是否歪曲.更換叶轮.增加出水阻力.降低流量。

    6、机械密封泄漏

    磨擦副磨损严重.或密封面划伤。

    更換新机械密封.重新研磨密封面。

    7、泵内声音反常.泵不出

    水。

    吸水管阻力过大.吸入管路漏气.输送的液体溫度过高。

    检査吸入管和底阀。堵塞漏气处、减少吸水高度.降低水温。

    8、水泵振动.轴承过热。

    电机与泵不同心.轴承缺油或磨损。

    调整电机轴与泵轴的同轴度.加油或更換轴承。
